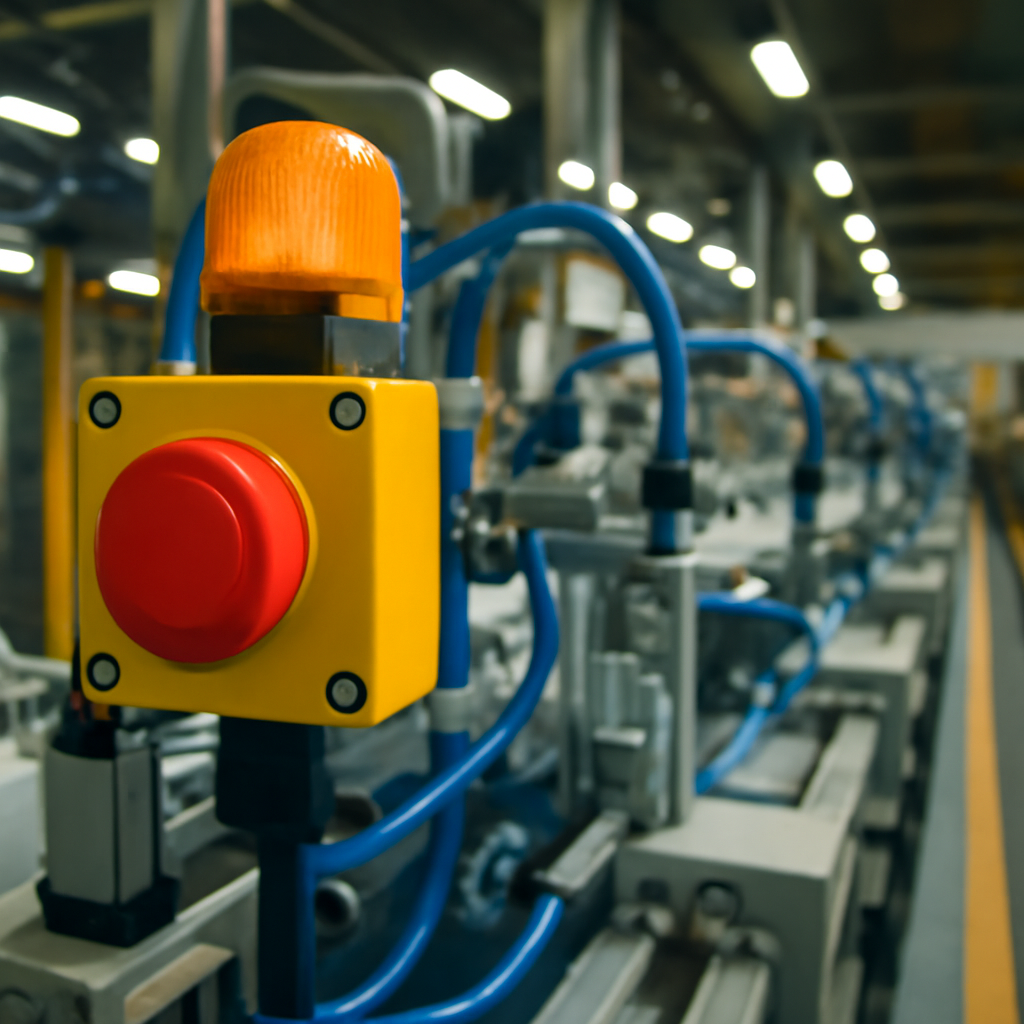

Em muitas fábricas brasileiras, a parada de emergência é tratada como um “botão que resolve tudo”. Só que, em sistemas pneumáticos, cortar energia e despressurizar sem critério pode transformar um evento de proteção em um gatilho de acidente: cargas suspensas descem, garras soltam peças, cilindros recuam de forma inesperada e o operador perde a previsibilidade do movimento. Para decisores e gestores, o ponto central não é apenas “parar”, e sim parar com controle.
Este artigo explica, com foco editorial e prático, por que a escolha de válvulas e a lógica de desenergização determinam se a máquina vai entrar em estado seguro ou em estado caótico. Ao longo do texto, você também verá como detalhes aparentemente simples — como dimensionamento de linhas, vazamentos e Conexão pneumática — influenciam o tempo de resposta e a estabilidade do circuito.
O que realmente acontece quando a energia some (e por que isso vira acidente)
Em pneumática industrial, “energia” não é só eletricidade. É também energia armazenada no ar comprimido dentro de reservatórios, mangueiras, atuadores e volumes internos de válvulas. Quando ocorre uma queda elétrica, um E-stop ou uma falha de alimentação pneumática, o sistema pode reagir de três formas:
- Falha para uma posição segura (fail-safe): o circuito foi projetado para que o movimento final seja previsível e não gere risco.
- Falha para uma posição perigosa: a perda de pressão libera freios pneumáticos, destrava cilindros ou reduz força de retenção, permitindo queda de carga.
- Falha indeterminada: oscilações de pressão e tempos diferentes de esvaziamento fazem o conjunto “decidir” o que fazer, dependendo de vazamentos e restrições.
O problema é que a despressurização “rápida” nem sempre é “segura”. Em aplicações com carga suspensa, por exemplo, a descarga abrupta pode retirar a força que mantinha o cilindro travado, e a gravidade faz o resto. Para referência de boas práticas e conceitos de segurança de máquinas, vale consultar a visão geral do OSHA sobre proteção de máquinas e, no contexto brasileiro, as diretrizes de segurança em máquinas e equipamentos na NR-12.
O objetivo do gestor: parar com previsibilidade, não “parar de qualquer jeito”
Para quem decide investimento e define padrões de engenharia, o objetivo de uma arquitetura de parada segura é simples de enunciar e difícil de executar: garantir que, ao cortar energia, o sistema vá para um estado conhecido, com risco residual aceitável e retorno rápido à produção.
Isso envolve três frentes:
- Função de segurança: o que deve acontecer com cada eixo/atuador (manter posição, recuar, avançar, aliviar força, travar).
- Componentes corretos: válvulas e acessórios que executam a função com repetibilidade.
- Integração: lógica elétrica/pneumática coerente, testes e manutenção.
Válvulas que decidem o destino da carga: descarga rápida, retenção pilotada e bloqueio
Em pneumática, alguns componentes são determinantes na parada. Três deles aparecem com frequência em auditorias de segurança e em análises de incidentes.
1) Válvula de descarga rápida: útil, mas não é “cura universal”
A válvula de descarga rápida reduz o tempo de exaustão ao liberar o ar próximo ao atuador, diminuindo o caminho até o escape. Isso é excelente para reduzir tempo de ciclo e, em alguns casos, para parar movimentos com rapidez. Porém, em eixos verticais ou em aplicações com energia potencial (gravidade, molas, contrapesos), a descarga rápida pode remover a sustentação antes que exista um mecanismo de retenção.
Gestão de risco aqui significa: usar descarga rápida quando a função segura for “aliviar” e não “sustentar”.
2) Válvula de retenção pilotada: a “trava” que mantém posição
Quando a exigência é manter o cilindro na posição durante queda de pressão ou falta de energia, a retenção pilotada (pilot-operated check) é um recurso clássico. Ela permite fluxo em um sentido e bloqueia no outro, liberando apenas quando recebe piloto adequado. Em termos práticos, ela ajuda a evitar que o atuador “volte” por ação de carga externa.
Para gestores, o ponto é garantir que a retenção pilotada esteja dimensionada para a carga e para a dinâmica do processo, e que o piloto não seja perdido de forma prematura durante a parada.
3) Válvula de bloqueio/isolamento com exaustão controlada
Em muitas linhas, a melhor estratégia é separar “cortar alimentação” de “despressurizar volumes”. Válvulas de bloqueio com exaustão (muitas vezes chamadas de dump valve em alguns catálogos) podem ser configuradas para descarregar o sistema de forma controlada, mantendo zonas críticas pressurizadas por tempo suficiente para travar eixos ou concluir uma sequência segura.
Sequência recomendada de desenergização e despressurização (passo a passo)
Não existe uma receita única para todas as máquinas, mas há uma lógica que reduz surpresas. Abaixo, uma sequência típica que gestores podem usar como base para padronização interna (e para cobrar evidências de teste):
- Mapear e classificar atuadores: quais eixos podem perder pressão sem risco? Quais precisam manter posição?
- Definir estado seguro por eixo: manter, recolher, avançar, aliviar força, travar mecanicamente.
- Garantir retenção onde há gravidade: eixos verticais e garras que sustentam carga tendem a exigir retenção pilotada e/ou travas mecânicas.
- Separar zonas pneumáticas: criar “ilhas” (zonas) para que a despressurização não derrube tudo ao mesmo tempo.
- Controlar a exaustão: onde a descarga rápida for usada, validar que ela não remove a sustentação antes do travamento.
- Testar tempos reais: medir tempo de queda de pressão, tempo de parada e comportamento com carga real.
- Documentar e treinar: operadores e manutenção precisam saber o que esperar do sistema em E-stop e em falta de energia.
Como referência técnica de conceitos de pneumática e componentes, uma fonte introdutória e confiável é a visão geral da Encyclopaedia Britannica sobre pneumática. Para normas e contexto regulatório no Brasil, além da NR-12, é comum que programas de segurança e manutenção conversem com requisitos de inspeção e integridade de equipamentos pressurizados, como os princípios presentes na NR-13, quando aplicável a vasos de pressão e sistemas associados.
Exemplos práticos em linhas de produção brasileiras
Manipulador com ventosa em fim de linha
Em um fim de linha com ventosas, a perda de ar pode derrubar caixas ou peças. A estratégia segura costuma combinar:
- Reserva de vácuo/volume e válvula de retenção no circuito de vácuo;
- Sequência de parada que primeiro imobiliza o eixo e só depois descarrega;
- Sinalização clara de que a carga pode estar sustentada por tempo limitado.
Prensa pneumática com risco de esmagamento
Em prensas, a parada precisa evitar movimento inesperado. Aqui, a decisão entre “retornar ao topo” ou “manter posição” depende da análise de risco. Em geral, gestores buscam uma solução que impeça o avanço não comandado e que garanta retorno controlado quando permitido.
Elevador pneumático (eixo vertical) em célula de montagem
Esse é o caso clássico em que despressurizar sem retenção pode causar queda. Retenção pilotada, travas mecânicas e sensores de posição entram como camadas complementares. O ganho é direto: menos incidentes, menos paradas por investigação e mais confiança operacional.

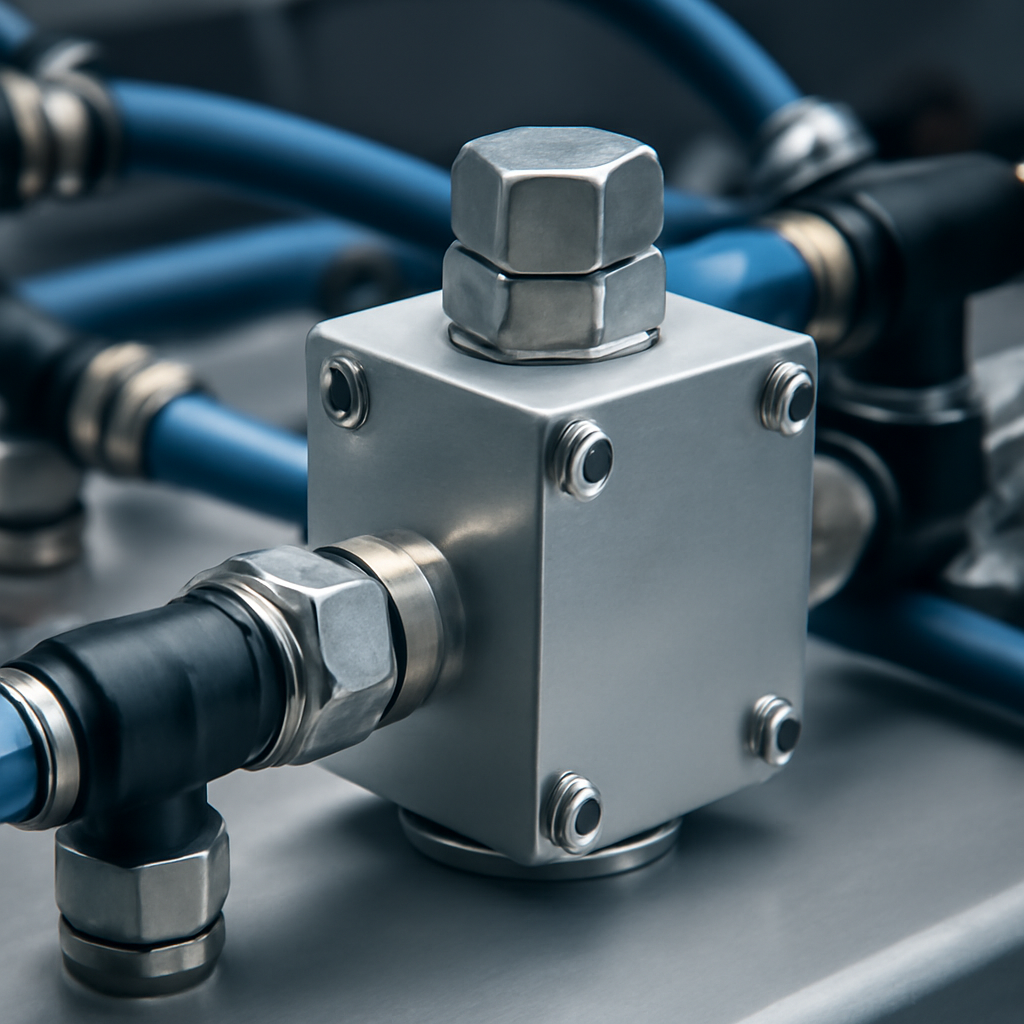

Onde a Conexão pneumática entra: vazamentos, tempo de resposta e estabilidade
Gestores costumam olhar para válvulas e CLP, mas a confiabilidade da parada segura também depende do “básico”: conexões, mangueiras, engates e vedação. Uma Conexão pneumática mal especificada ou mal instalada pode:
- Aumentar vazamentos e reduzir a pressão disponível no momento crítico;
- Alterar o tempo de exaustão, mudando a ordem real dos eventos na parada;
- Criar restrições que impedem o piloto de liberar uma retenção no tempo correto;
- Gerar variabilidade entre máquinas “iguais”, dificultando padronização.
Em termos de gestão, isso significa que padronizar componentes de conexão, torque/instalação, inspeção e testes de estanqueidade não é detalhe: é parte do sistema de segurança.
Erros comuns que aumentam risco e custo
- Confundir parada rápida com parada segura: descarregar tudo imediatamente pode ser perigoso em eixos com carga.
- Não zonear o circuito: uma única válvula “mestre” derruba toda a planta e cria efeitos colaterais.
- Dimensionar por catálogo, sem teste: tempos de resposta mudam com comprimento de linha, volume e vazamentos.
- Ignorar manutenção de componentes de segurança: retenções e válvulas de bloqueio também falham, travam ou perdem desempenho.
- Não treinar operação: o operador precisa saber o comportamento esperado após E-stop e falta de energia.
Checklist de comissionamento e testes periódicos
Para tornar a parada segura auditável e repetível, gestores podem exigir que cada máquina tenha um roteiro mínimo de validação:
- Teste de E-stop com carga real (quando aplicável) e registro do comportamento do eixo.
- Medição de tempo de queda de pressão por zona pneumática.
- Verificação de retenção pilotada: mantém posição por tempo definido? Há creep (deslizamento)?
- Inspeção de vazamentos em conexões, mangueiras e válvulas (com método padronizado).
- Validação de retorno à operação: a máquina reinicia de forma controlada e sem movimentos inesperados.
- Revisão de alterações: qualquer mudança de layout pneumático (mangueira, diâmetro, conexão) deve disparar reteste.
FAQ
Despressurizar sempre é mais seguro?
Não. Em eixos verticais, garras e aplicações com carga, despressurizar pode remover a força de sustentação. O seguro é o estado final previsível, que pode incluir manter pressão em uma zona por um tempo controlado.
Quando faz sentido usar descarga rápida?
Quando a função segura exige exaustão rápida sem risco de queda de carga, ou quando existe retenção/trava que garanta a posição antes da descarga total.
Retenção pilotada resolve qualquer caso de carga suspensa?
Ajuda muito, mas precisa ser dimensionada e testada. Em alguns cenários, é recomendável combinar com trava mecânica, sensores e zoneamento para reduzir risco residual.
O que mais costuma atrapalhar a parada segura na prática?
Vazamentos, restrições por diâmetro inadequado, conexões mal instaladas e falta de testes com condições reais. Pequenas variações mudam o tempo de resposta e a ordem dos eventos.
